Molde para painel de porta de carro Toyota
Nome do molde: Molde do painel da porta do carro Toyota
Tipo: molde de injeção automotivo
Acabamento da superfície do núcleo: polimento de lixa 600#
Material de produção: PP EPDM
Acabamento da superfície da cavidade: Acabamento padrão
Nº de Cáries: 1 x 1
Material do núcleo: LKM 738H
Aço base do molde: 1045
Tipo de gating: Portão de válvula e portão de borda
Material da Cavidade: LKM 738H
Sistema de ejeção: pino ejetor levantador de bloco ejetor
Material deslizante e levantador H13 com tratamento térmico
Prazo de entrega para T1: 60 dias
vida do molde: 300.000 ciclos

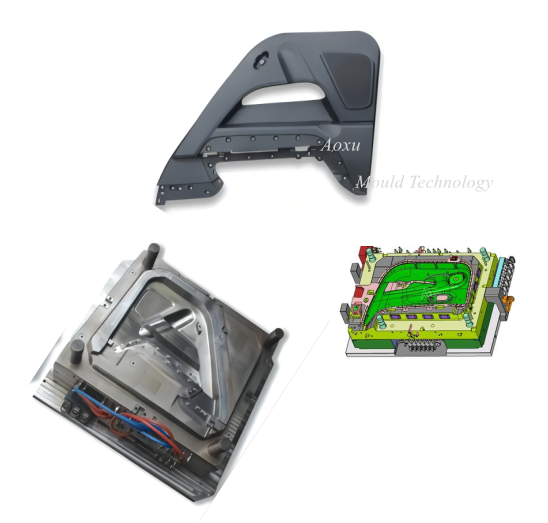

Os painéis das portas do carro são uma parte importante das peças internas do automóvel. Eles estão localizados no lado interno das portas dos automóveis. Este caso é o painel da porta traseira esquerda de um carro, que é usado para ilustrar os pontos de design e a experiência dos moldes de injeção do painel da porta do automóvel.
O material dos painéis das portas dos automóveis é PP EPDM, e a taxa de encolhimento é geralmente de 1,011. A borracha EPDM tem excelente resistência ao ozônio, calor e intempéries, e pode melhorar a elasticidade dos painéis das portas. As dimensões externas do painel da porta são: 880 × 670,4 × 105,6 mm.
Como controlar a qualidade do molde da peça de automóvel?
1. Q/C do Material do Molde
- Verificação do aço do molde (dureza, detecção de falhas)
- Verificação de peças de reposição padrão do molde (dureza, tamanho, verificação de falhas)
2. Q/C do Processo de Fabricação do Molde
Verificação de design de painéis de porta (design de peça, design de molde, desenho de engenharia de molde)
Cada parte da verificação do tamanho do molde após a usinagem de acordo com o desenho 2D
Teste de molde (verifique a condição de funcionamento do molde)
3. Verifique
Verifique com a exigência do cliente novamente antes do envio do molde da peça de automóvel.
